Probador de carga estática (SLT)

  • Permite el monitoreo de múltiples cajas de recolección de datos a la vez
  • Hasta 16 canales por caja de adquisición de datos con entradas universales inteligentes

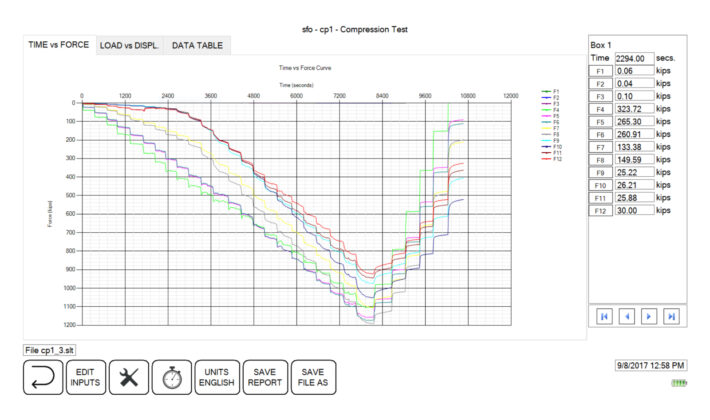

  • Ofrece una presentación gráfica en tiempo real de mediciones de carga, deformación, desplazamiento y presión
Categories: Ejes perforados y pilas aburridas , Pilotes Conducidos

Have a technical question? Ask our team of engineers.

Request a quote
  • Description
  • Technical Specifications
  • Reference Materials
  • Downloads

El Comprobador de carga estática (SLT) obtiene y registra automáticamente lecturas fiables a intervalos de carga programables durante una prueba de carga estática. El sistema permite la monitorización de hasta 16 canales independientes tomados de las mediciones tradicionales de la cubierta de pilotes o de los sensores integrados de cada caja de adquisición de datos. Se pueden conectar muchas cajas al Comprobador de carga estática a la vez. La recopilación y visualización automática de datos permite la supervisión, el análisis y la interpretación de los resultados en tiempo real.

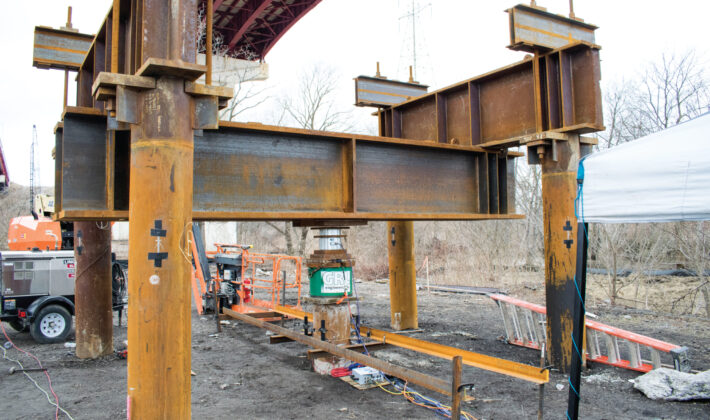

La prueba de carga estática se usa para evaluar el comportamiento de resistencia a la carga de cimentaciones profundas antes de la construcción de la estructura. Difiere de la prueba de carga rápida y dinámica en que la carga se aplica a la base profunda más lentamente. Las pruebas de carga estática se pueden realizar para validar las suposiciones de diseño de cimentación con respecto a la compresión axial o la resistencia a la tensión axial proporcionadas por un elemento de cimentación profunda, o su forma desviada bajo una carga lateral.

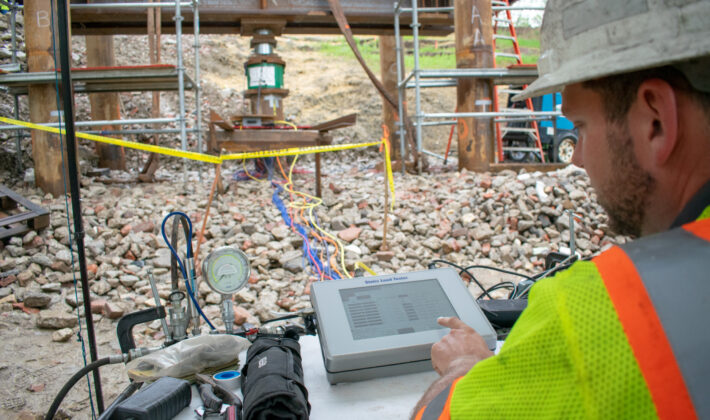

Las lecturas convencionales de la carga aplicada determinadas desde el medidor de presión y la célula de carga, y el movimiento profundo del cabezal de base determinado por LVDT, medidores de cuadrante digitales o medidores de cuadrante mecánicos se pueden combinar con el SLT para determinar la capacidad o resistencia nominal del suelo, comportamiento de transferencia de carga bajo cargas axiales, o forma desviada bajo cargas laterales. El Comprobador de carga estática también lee los medidores de deformación y los medidores VW.

Especificaciones del producto Stater de carga estática

Octubre de 2017

PDF Format

Static Load Tester (SLT) Especificaciones                   Octubre de 2017

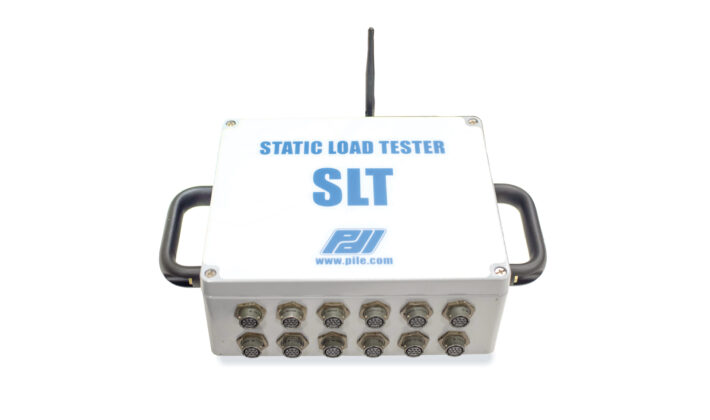

Adquisición SLT

  • Tamaño: 280 X 230 X 111 mm (11.0 X 9.1 X 4.4 pulgadas)
  • Peso: 5.5 kg (12 lbs.)
  • Material: Aluminio
  • Alimentación de la batería: 24 horas de recolección continua de datos Batería de 12 V, estándar de batería de respaldo y cable de conexión de la batería
  • Tiempo de carga: 6 horas máximo; Voltaje de entrada del cargador 120/240
  • Almacenamiento de datos y puertos: 1 GB flash; 2 puertos RJ45 para comunicación RS422
  • Rango de temperatura: -20 a 55 ° C en funcionamiento; -40 a + 85 ° C de almacenamiento

Transmisor inalámbrico

  • Rango de transmisión: 100 m
  • Frecuencia: 2.4 GHz
  • Potencia de salida: 18 dBm
  • Rango de temperatura: -10 a 55 ° C en funcionamiento; -20 a 70 ° C de almacenamiento

Tableta SLT

  • Tamaño: 320 X 250 X 68 mm (12.6 x 9.8 x 2.7 pulgadas)
  • Peso: 5 Kg (11 lbs.)
  • Rango de temperatura: de 0 a 40 ° C en funcionamiento; -20 a 65 ° C de almacenamiento
  • Pantalla: 26.4cm (10.4 «), legible bajo luz solar, resolución 1024 X 768; pantalla tactil capacitiva
  • Salidas de video: HDMI, VGA
  • Energía de la batería: 4 horas de recopilación continua de datos Batería de 12 V + batería de respaldo estándar
  • Tiempo de carga: 6 horas máximo; Voltaje de entrada del cargador 120/240
  • Sistema operativo: Microsoft Windows® 7 o superior
  • Almacenamiento de datos y puertos: Unidad interna SSD mínima de 64 GB; Puerto Ethernet; 4 puertos USB
  • Accesorios externos opcionales: teclado y mouse USB
  • Operación remota: la tableta SLT está equipada para acceso a Internet de alta velocidad y operación remota
  • Soporte técnico: SLT Tablet está equipado para la comprobación remota de errores y la actualización
  • Unidades de operación: EE. UU. Tradicional, SI o Métrico
  • Garantía completa de un año en piezas y mano de obra

SLT incluye una garantía completa y soporte técnico. PDI ofrece capacitación experta en el uso de SLT.
